概述

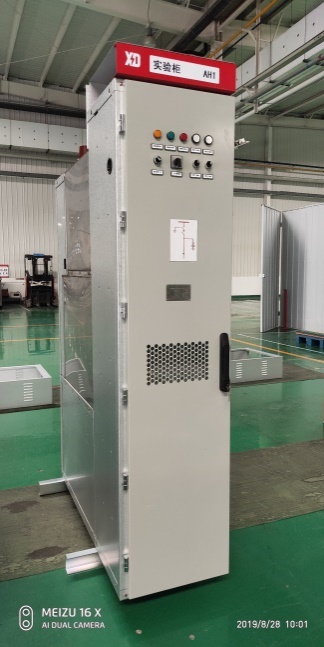

該開關柜為箱式氣體絕緣金屬封閉開關設備，采用干燥空氣作為絕緣介質。額定電壓12kV戶內高壓配電裝置，可供工礦企業、發電廠及變電站電能的接收、控制、分配和保護之用。特別適用空間狹小、對可靠性要求高，以及地下、高原、沿海地區等自然環境條件相對惡劣的場合。適用于海拔≤5000m的地區。
產品特點
u 激光焊接不銹鋼充氣箱體，經氦檢漏裝置檢測，密封性好。采用單母線、雙氣室結構；
u 電流等級達到3150A/40kA；
u 柜間采用全絕緣管型母線頂部進行連接，現場安裝簡單，后期擴展方便，不涉及氣體處理；
u 配用固封極柱式真空斷路器；
u 電流互感器外置氣箱，方便后期校驗和更換；
u 完善的五防聯鎖方案；
u 采用一體化的儀表箱設計；
u 可實現電纜出線、架空出線、PT方案、聯絡方案，電氣性能完全可以替代KYN28-12柜；
u 產品外形尺寸（寬×深×高mm）：600（800）×1400（1600/1820）×2250。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630、1250、2500、3150 |
4 |
1min工頻耐壓 |
對地、相間 |
kV |
42 |
真空及隔離斷口 |
48 |
5 |
雷電沖擊耐受電壓 |
對地、相間 |
kV |
75 |
真空及隔離斷口 |
85 |
6 |
額定短時耐受電流 |
主回路 4s |
kA |
31.5、40 |
接地開關 2s |
接地連接回路 2s |
kA |
27.4、34.8 |
7 |
額定峰值耐受電流 |
主回路 |
kA |
80、100 |
接地開關 |
接地連接回路 |
kA |
69.6、86.7 |
8 |
斷路器額定短路開斷電流 |
kA |
31.5、40 |
9 |
斷路器額定短路關合電流（峰值） |
kA |
80、100 |
10 |
斷路器額定操作循環 |
O-0.3s-CO-180s-CO |
11 |
機械壽命 |
斷路器 |
次 |
20000/10000 |
離開關、接地開關 |
次 |
3000 |
12 |
氣體額定壓力（20℃、表壓） |
MPa |
0.04 |
13 |
氣體最低工作壓力（20℃、表壓） |
MPa |
0.02 |
14 |
氣體水分含量（V/V） |
μL/L |
≤250 |
15 |
氣體漏氣率 |
每年 |
≤0.05% |
16 |
外殼防護等級 |
|
IP4X（低壓柜體） |
IP67（充氣殼體） |
17 |
分、合閘裝置和輔助回路的額定電源電壓(Ua) |
V |
DC110、DC220、AC220 |
18 |
內部故障（AFLR） |
故障電流 |
kA |
31.5 |
持續時間 |
s |
1 |
|
|
|
|
|
|
